Gestion du SIG

TILOS 360 permet de réaliser des phasages directement sur des cartes standards ou satellites, de géoréférencer des plans PDF sur ces cartes et d’importer des zones et des axes à partir d’un fichier KMZ.

TILOS 360 permet de concevoir des phasages directement sur des cartes standards ou satellites.

Il suffit de rechercher une adresse pour afficher la carte correspondante en utilisant le champ de recherche présent sur la carte.

Par exemple, il est possible d’effectuer une recherche sur une ville (par exemple *Toulouse*) puis de sélectionner une vue Satellite détaillée.

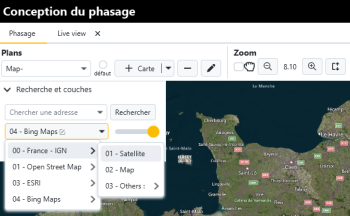

Le sélecteur situé sous le champ de recherche permet de choisir le type de carte.

Plusieurs sources sont disponibles :

• IGN
• Open Street Map
• ESRI
• Bing Maps

Pour chaque source il est possible de sélectionner différents types de fond de plan :

• Orthophoto
• Cartes historiques
• Cartes spécifiques
• …

—–

Pour ajuster la carte il est possible de :

1. Déplacer la carte

Cliquer sur la carte et la déplacer en utilisant le bouton de molette de la souris.

2. Utiliser le zoom

Le zoom peut être utilisé via :

• les boutons de zoom
• la molette de la souris

Pour un zoom plus précis :

• Alt + molette

La qualité de l’image est optimale sur les niveaux de zoom entiers (par exemple 15.0 ou 16.0).

3. Effectuer une rotation de la carte

Pour orienter la carte :

1. activer l’outil d’orientation en cochant la case située à côté du zoom
2. cliquer sur la flèche rouge en haut à droite de la carte

La flèche change alors de couleur.

Cliquer ensuite sur l’icône Main pour passer en mode déplacement du plan.

Il devient alors possible de faire pivoter la carte à l’aide de la souris.

Une fois la rotation terminée :

1. cliquer de nouveau sur la flèche
2. puis sur la main

afin de quitter les modes rotation et déplacement.

Une fois la carte positionnée correctement, il est possible de définir les zones d’impression.

Il est possible de tracer des zones et des axes directement sur la carte, mais également de les importer depuis un fichier KMZ issu de Google Earth.

Pour importer un fichier :

1. cliquer sur Import KML
2. sélectionner le fichier KMZ

Les zones contenues dans le fichier sont alors automatiquement créées dans le projet.

Les plans géoréférencés peuvent afficher la cartographie SIG en arrière-plan, y compris au-delà des limites du plan.

Deux outils permettent de gérer cet affichage :

• activation de la carte en arrière-plan
• réglage de l’opacité

Cela permet de combiner facilement :

• un plan technique
• une carte SIG
