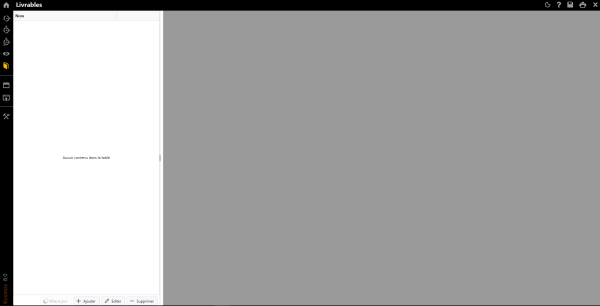

Gestion les livrables
L’interface de gestion des livrables permet de configurer la génération des documents produits à partir du phasage.
Elle s’organise autour de plusieurs niveaux de paramétrage :
- Livrable
- Planche
- Colonnes
- Map / Plan
Un onglet supplémentaire permet également de définir les couleurs d’état des zones et des axes.
Livrable
Cet onglet permet de configurer les paramètres appliqués à l’ensemble du livrable.
Couleur des zones
Plusieurs modes de coloration peuvent être utilisés pour les zones et axes :
- Couleur d’état : définie dans l’onglet *États des zones et des axes*
- Couleur de zone / axe : définie lors de la conception du phasage
- Champs d’activité : coloration basée sur un champ d’activité
(par exemple un style d’activité)
Format du livrable
Il est possible de définir :
- le gabarit utilisé
- la taille de page (A0 à A5)
- l’orientation
- les marges
Planches
Cet onglet permet de configurer chaque planche du livrable.
Pour chaque planche il est possible de définir :
- la zone d’impression utilisée
- le niveau de zoom
- les options d’affichage
Options disponibles :
- affichage des légendes
- affichage du Gantt
- affichage des PK
Étiquettes
Les étiquettes peuvent être configurées pour chaque planche :
- choix du modèle d’étiquette
- choix de la taille
- placement automatique
Options supplémentaires :
- affichage des étiquettes
- affichage des connecteurs
Colonnes
Cet onglet permet d’ajouter différents éléments dans les colonnes du livrable.
Il est également possible d’afficher l’échelle si elle est définie sur le plan.
Les éléments disponibles sont :
- Objets
- Champs
- Légendes
Objets
Permet d’insérer :
- des formes
- des polylignes
- des polygones
- du texte
- des images
Champs
Permet d’insérer des informations dynamiques telles que :
- le nom de la phase
- la date de début
- la date de fin
Légendes
Permet d’insérer :
- la légende d’état
- la légende des zones
- une frise temporelle
- le diagramme de Gantt
Map / Plan
Cet onglet permet d’insérer des objets directement sur le plan, de la même manière que dans l’onglet Colonnes.
Il est également possible d’y utiliser l’outil de mesure pour ajouter des cotes sur le plan.
États des zones et des axes
Cet onglet permet de définir les couleurs associées aux différents états des zones et des axes.
Ces couleurs sont ensuite utilisées dans les livrables pour représenter l’avancement ou le statut des différentes zones du projet.
