Créer une vue Espace-Temps
Une vue Espace-Temps permet de représenter les activités d’un projet selon deux dimensions :
- le temps
- la distance (ou position le long du projet)
Tilos360 permet de créer plusieurs vues afin de proposer différentes lectures du planning selon les besoins du projet.
La création d'une nouvelle vue se fait depuis l'interface de conception du chemin de fer.
Cette interface est accessible depuis le menu latéral gauche de Tilos360,
via le bouton représenté par deux flèches opposées.
Une fois dans cette interface, cliquez sur le bouton d’ajout de vue situé en haut à droite de l’écran, juste en dessous du bouton de sauvegarde (disquette).
L’assistant de création de vue s’ouvre alors et vous guide à travers plusieurs étapes.

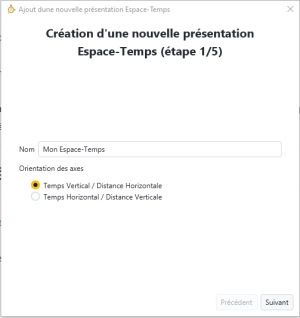

Étape 1 : Définir les paramètres généraux
Dans cette première étape, vous devez définir les paramètres généraux de la vue.
Commencez par saisir le nom de la vue.
Par défaut, le nom proposé est “Espace-Temps”. Chaque vue doit posséder un nom unique dans le projet.
Vous devez ensuite choisir l’orientation du planning :
- distance horizontale et temps vertical
- distance verticale et temps horizontal
Ce choix détermine l’organisation du diagramme espace-temps.
Cliquez ensuite sur Suivant.

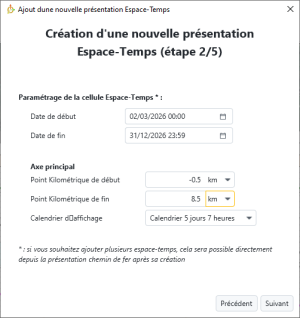

Étape 2 : Définir le scope de la vue
Cette étape permet de définir le scope de la vue, c’est-à-dire la zone du projet qui sera représentée.
Vous pouvez y définir :
- la plage temporelle du planning
- la plage géographique du projet (distance)
C’est également dans cette fenêtre que vous choisissez le calendrier qui sera affiché en arrière-plan du planning.
Cliquez ensuite sur Suivant.

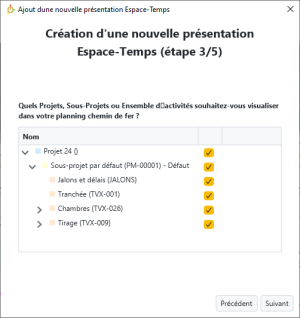

Étape 3 : Choisir les éléments du planning
Dans cette étape, vous choisissez quels éléments du projet doivent apparaître dans la vue.
Il est possible de sélectionner :
- les sous-projets
- les niveaux du planning
Cela permet d’adapter la vue au niveau de détail souhaité.
Cliquez ensuite sur Suivant.
Étape 4 : Définir les échelles de temps
L’assistant vous propose maintenant de configurer les échelles de temps.
Selon l’orientation choisie lors de la première étape, ces échelles peuvent apparaître :
- à gauche et à droite
- ou en haut et en bas du planning
Vous pouvez définir plusieurs niveaux d’échelle afin de faciliter la lecture du planning.
Cliquez ensuite sur Suivant.

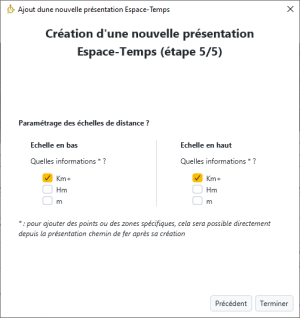

Étape 5 : Définir les échelles de distance
La dernière étape consiste à définir les échelles de distance.
Comme pour l’axe temporel, leur position dépend de l’orientation du planning choisie à l’étape 1.
Les échelles de distance permettent d’afficher des repères le long du projet (par exemple : kilomètres, mètres ou repères métriques).
Cliquez sur Terminer pour finaliser la création de la vue.
Votre nouvelle vue Espace-Temps est maintenant créée et prête à être utilisée dans le projet.
